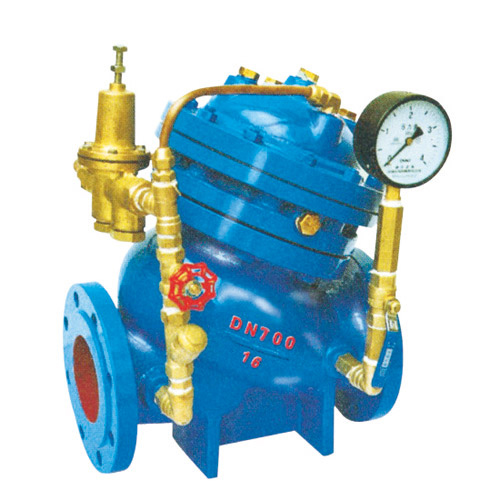

YX741X-10/16/25可调式减压稳压阀
出处：洪亮阀门 发布时间：：2012-07-20 01:19:18
| 安装示意图 |
| 1、压力表 2、弹性座封闸阀 3、过滤器 4、可调试减压稳压阀 5、弹性座封闸阀 6、弹性座封闸阀 |
| 产品概述 |
| YX741X-10/16/25可调式减压稳压阀安装在高层建筑给水系统以及其它给水系统的管道上，将较高的上游压力降为符合要求的下游使用压力。 |
| 结构特点 |
| 1、减压效果可靠。出口压力不受进口压力及流量变化的影响，既可减动压，又可减静压。 2、调试操作方便。只需调节先导阀的调节螺钉．就能获得精确、稳定的出口压力。 3、节能效果好。阀体采用了全通道流线型直流式设计，压力损失小，流量大，且体积小，重量轻。 |
| 主要技术参数 |
| 公称压力：1.0Mpa、1.6Mpa、2.5Mpa 调试范围：0.05～0.8Mpa、0.12～1.4Mpa、0.12～1.6Mpa 适用介质：水 介质温度：0～80℃ |
| 主要外形尺寸 |
| DN | L | H | D | D1 | n-d | ||||||
| 1.0MPa | 1.6MPa | 2.5MPa | 1.0MPa | 1.6MPa | 2.5MPa | 1.0MPa | 1.6MPa | 2.5MPa | |||
| 50 | 200 | 300 | 165 | 165 | 165 | 125 | 125 | 125 | 4-18 | 4-18 | 4-18 |
| 65 | 210 | 337 | 185 | 185 | 185 | 145 | 145 | 145 | 4-18 | 4-18 | 8-18 |
| 80 | 235 | 467 | 200 | 200 | 200 | 160 | 160 | 160 | 8-18 | 8-18 | 8-18 |
| 100 | 275 | 520 | 220 | 220 | 220 | 180 | 180 | 190 | 8-18 | 8-18 | 8-22 |
| 125 | 310 | 580 | 250 | 250 | 235 | 210 | 210 | 220 | 8-18 | 8-18 | 8-26 |
| 150 | 345 | 640 | 285 | 285 | 270 | 240 | 240 | 250 | 8-22 | 8-22 | 8-26 |
| 200 | 415 | 778 | 340 | 340 | 300 | 295 | 295 | 310 | 8-22 | 12-22 | 12-26 |
| 250 | 485 | 889 | 395 | 405 | 360 | 350 | 355 | 370 | 12-22 | 12-26 | 12-30 |
| 300 | 540 | 1010 | 445 | 460 | 425 | 400 | 410 | 430 | 12-22 | 12-26 | 16-30 |
| 350 | 595 | 1037 | 505 | 520 | 485 | 460 | 470 | 490 | 16-22 | 16-26 | 16-33 |
| 400 | 655 | 1264 | 565 | 580 | 555 | 515 | 525 | 550 | 16-26 | 16-30 | 16-36 |
| 450 | 710 | 1294 | 615 | 640 | 620 | 565 | 585 | 600 | 20-26 | 16-30 | 20-36 |
| 500 | 760 | 1324 | 670 | 715 | 670 | 620 | 650 | 660 | 20-26 | 20-33 | 20-36 |
| 600 | 850 | 1600 | 780 | 840 | 730 | 725 | 770 | 20-30 | 20-36 | ||
| 700 | 950 | 1750 | 895 | 910 | 840 | 840 | 24-30 | 24-36 | |||
| 800 | 1120 | 1900 | 1015 | 1025 | 950 | 950 | 24-33 | 24-39 | |||
| 900 | 1220 | 2100 | 1115 | 1050 | 28-33 | ||||||
| 1000 | 1320 | 2400 | 1230 | 1160 | 28-36 | ||||||
