F745X-10/16/25遥控浮球阀

出处：洪亮阀门发布时间：：2012-07-20 01:16:19

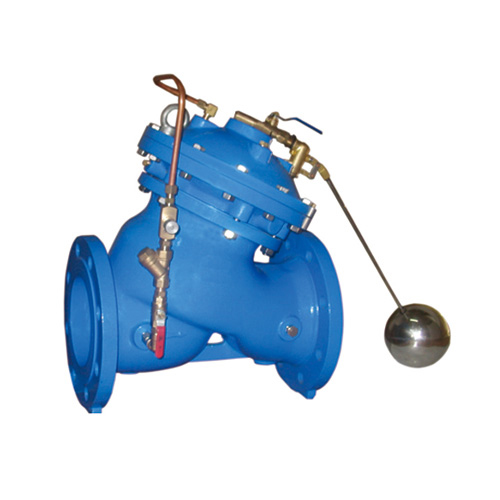

F745X-10/16/25遥控浮球阀

安装示意图

1、弹性座封闸阀
2、过滤器
3、遥控浮球阀
4、水池
5、浮球导阀
6、溢水管
7、弹性座封闸阀

产品概述

F745X-10/16/25遥控浮球阀安装在水池、水塔的进水管道中，当水池水位达到预设定水位时，阀门自动关闭，当水位下降时，阀门自动开启补水。

结构特点

1、关闭严密可靠。采用牢固的O型环密封，利用液压控制原理，使滑盘关闭力与进水压力成正比，密封可靠性高。
2、过流量大。阀体采用全通道流线型设计．流体阻力小，流量大。
3、运行安全。利用水力操作，可自动控制水塔或水池的液面，液位控制准确度高。
4、使用维护方便。主阀安装在水池外面，调试检查方便，维修简单。

主要技术参数

1、公称压力：1.0MPa、1.6MPa、2.5MPa
2、适用介质：水
3、介质温度：O～80"C

主要外形尺寸

DN	L	H	D			D1			n-d
DN	L	H	1.0MPa	1.6MPa	2.5MPa	1．OMPa	1.6MPa	2．SMPa	1．OMPa	1.6MPa	2.5MPa
50	200	255	165	165	165	125	125	125	4-18	4-18	4-18
65	210	290	185	185	185	145	145	145	4-18	4-18	8-18
80	235	326	200	200	200	160	160	160	8-18	8-18	8-18
100	275	380	220	220	220	180	180	190	8-18	8-18	8-22
125	310	448	250	250	235	210	210	220	8-18	8-18	8-26
150	345	495	285	285	270	240	240	250	8-22	8-22	8-26
200	415	625	340	340	300	295	295	310	8-22	12-22	12-26
250	485	744	395	405	360	350	355	370	12-22	12-26	12-30
300	540	879	445	460	425	400	410	430	12-22	12-26	16-30
350	595	909	505	520	485	460	470	490	16-22	16-26	16-33
400	655	1130	565	580	555	515	525	550	16-26	16-30	16-36
450	710	1160	615	640	620	565	585	600	20-26	20-30	20-36
500	760	1198	670	715	670	620	650	660	20-26	20-33	20-36
600	850	1600	780	840	730	725	770		20-30	20-36
700	950	1750	895	910		840	840		24-30	24-36
800	1120	1900	1015	1025		950	950		24-33	24-39
900	1220	2100	1115			1050			28-33
1000	1320	2400	1230			1160			28-36
