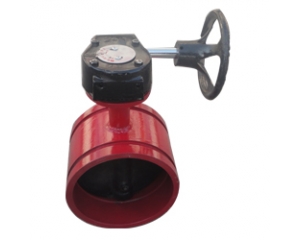

沟通蝶阀调整及接线方法

出处：洪亮阀门发布时间：2019-10-05 03:00:39

泊头市洪亮阀门厂是集设计、生产、销售为一体的技术企业更多产品信息请浏览 http://www.hbfmgs.com/ http://www.btfmgs.com/

蜗轮传动装置使用调整及接线方法：

　1、打开电器开关箱罩，根据电器控制要求把电缆的芯线接到相应的端子，并密封好电缆进口，同时把电缆固定，以防止外力牵动时损坏电缆接线。

　2、当阀门在“全关”位置时，顺时针转动下面的关向凸轮，是凸轮刚好触动微动开关（可以听到咔哒声），然后旋紧凸轮上的螺钉固定凸轮。

　3、当阀门在“全开”位置时，逆时针转动上面的开向凸轮，用与上述相同的方法调整好开向凸轮。

　4、调整限位螺钉，当阀门在“全关”或“全开”位置时，不应使限位螺钉刚好顶在蜗轮的限位平面，而应留有一定的间隙，然后旋紧限位螺钉上的锁紧螺母。

　5、盖上电器开关箱罩，当阀门在“全关”位置时，使开度指示器的指针指向刻度盘上的“0”刻度，并旋紧螺钉固定指针。
