沟槽蝶阀是一种结构简单的调节阀

出处：洪亮阀门发布时间：2020-05-20

沟槽蝶阀是一种结构简单的调节阀，可用于低压管道介质的开关控制的蝶阀是指关闭件(阀瓣或蝶板)为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀。那大家对其了解多少？分析蝶阀密封结构时需注意的点你知道吗？

1、密封结构形式分析

应用在高炉上的蝶阀类产品，使用介质通常为空气，煤气，烟气及混合气体，温度在35-450度，应根据实际工况条件，合理的选用轴端密封结构滑动轴承在内填料在外型结构形式的蝶阀，形式结构简单，紧凑，但只适用于工作温度200度以下场合，且有微量的外泄漏。

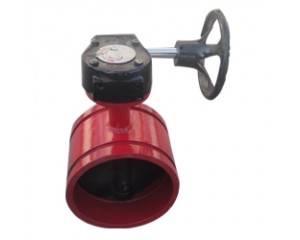

蝶阀

填料在内滑动轴承在外型密封结构的蝶阀，由于滑动轴承置，避免了温度对滑动轴承的直接作用，使用于高温场合。但轴向尺寸大，主轴两端支撑跨度大，导致主轴刚度降低，阀门生产厂家表示影响阀门启闭的灵活性，累计误差大造成泄露量大，因此该结构优缺点都很突出。

滑动轴承在中间两侧均有填料型密封结构蝶阀，将滑动轴承两侧密封，前组密封填料起阻热减压作用，后组密封填料起密封作用即为双组多层次密封结构，属复合式密封结构。

因此轴端密封性比前两种形式好，高低温度条件下都适用，不足之处就是径向尺寸大，窄系列蝶阀受结构长度限制难以实施，通过三种结构形式的分析，我们不难做出选择。

2、三种蝶阀轴端密封结构形式

蝶阀种类很多，如调节蝶阀，偏心蝶阀，连杆蝶阀等等.但就其轴端密封结构而言，基本形式有三种：填料在内滑动轴承在外型密封结构；滑动轴承在内填料在外密封结构；滑动轴承在中间两侧均有填料型密封结构。

蝶阀

3、外泄露问题

上述就是阀门生产厂家为大家介绍的分析蝶阀密封结构时需注意的三点内容，相信大家看完这些内容之后对其有了更深的认识，希望上述内容可以帮到大家。
